9月23日下午由上海市電影電視技術學會主辦、上海文化廣播影視集團有限公司技術中心協辦的“5G環境下融合媒體IP制播網絡建設與應用論壇”在上海召開，上海廣播電視臺技術中心傳送播出部主任工程師楊升帶來《SMG基于OTN的IP傳輸平臺實踐》為題的精彩演講。

回顧SMG以往幾代傳輸系統，最早是622M SDH+模擬光端機，是90年代為了音頻傳輸做的傳輸系統；到了第二代——2.5G MSTP+數字基帶光端機，也是以音頻為主；第三代，就是目前正在實踐探索的系統?！耙赂?，先修路”，SMG致力于修好底層傳輸?shù)穆罚@條路修好了才能致富，才能做IP化的很多事情。

SMG現有傳輸系統存在設備老化、資源利用率低、缺乏傳輸層保護，且缺乏信息化的統一管理等問題，亟待進行系統改造。在傳輸需求方面，在廣播發射端有音頻傳輸?shù)男枨?，這塊對音頻本身也有IP化的要求，包括對高質量無壓縮的需求，也在推動整個傳輸網的建設。還有一塊就是由于流媒體傳輸陡增，臺內相比好一點，但臺外大量互聯網的流太多了，而現在臺聯網還是比較散的支撐起流媒體的業務，并不集中化。

SMG第三代傳輸平臺構建思路

在設想中，SMG第三代傳輸平臺將以“OTN N*100G+IP多業務傳輸+管理”為主要表現，其總控如何能把壓縮流和無壓縮流更好的一起管理，是目前碰到的棘手問題。

要具備運營商的思維，OTN等技術對運營商而言并不陌生，廣電不光要在設備方面采用，也要吸取用運營商管理網絡的思維經驗。還要積極去打開門互聯，以往的傳輸系統都是封閉的，自己業務自己跑，現在需要互聯出去。從架構上來說，還要把握分層級和可管控的思路。

OTN（Optical Transport Network，光傳送網），其是以波分復用技術為基礎、在光層組織網絡的傳送網，是波分下一代的骨干傳送網?？梢越鉀Q傳統波分網絡對于波長/子波長業務調度能力差、組網保護能力弱等問題。作為一個波分復用技術，已經是較為成熟的技術，主要以實現波分復用，解決的就是幀結構、電交叉、光交叉、監控開銷，還解決了調度不靈活、保護方式單一、網絡運行維護、管理不靈活等問題。

作為傳輸骨干核心技術，為應對視音頻等業務流量增長，將多業務平臺上移，OTN下沉。在架構中，下層是光纖資源，中間層是OTN，再上層就是TDM、IP/MPLS/以太網，通過這些來實現IP化提升，增加了帶寬和安全性同時有助于提升管理能力。

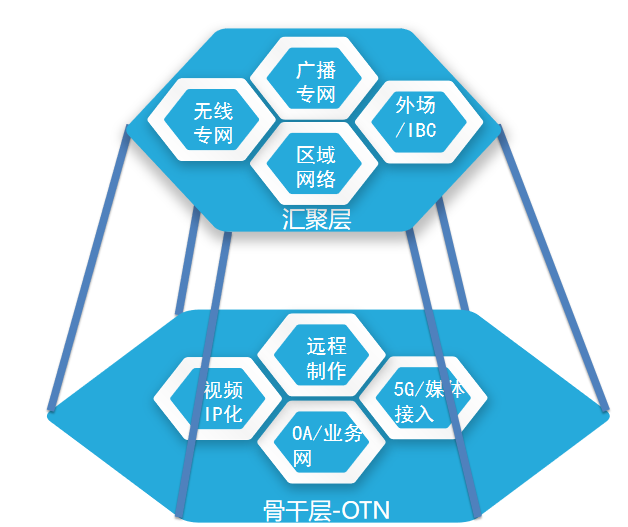

其中OTN傳輸骨干以骨干層和匯聚層的兩層結構。今年年初的時候，SMG基本上把這個架構已經搭起來了。骨干基本上是三個節點，其OA、業務網、遠程制作都可以接到骨干上來，匯聚層較為靈活，可以開展更多的業務。多個系統可以跟IP無縫對接，每層都可以進行系統的IP改造，基于這個骨干網的架構往外延伸，不管跟運營商還是跟云的廠商對接，都是可以基于這樣一個框架來實現。具體來看，這個骨干網可分為三個固定骨干節點，固定節點主要傳輸視音頻IP化、OA等網絡，設計按照2*100GE、10*10GE，40波道，OLP進行。移動節點主要用于遠程制作，設計按照2*100GE、10*10GE，8波道，OLP。

從傳輸骨干系統到傳輸分發平臺規劃的思路上。第一步進行建設底層骨干網基礎；第二步以實現傳輸后端IP化改造；第三步進行傳輸后端IP化改造；第四步則為管理平臺建設，從設備自身網管發展到統一管理調度；第五步進行媒體對接建設，推進傳輸樞紐建設，打通運營商/云通路；第六步為新媒體分發，實現對流媒體業務支持；第七步則是業務平臺建設，以實現對業務與傳輸深度耦合。

OTN骨干網應用

在應用方面，就是跟一些制播系統IP化的接口打通，把幾個IP化平臺，比如說一些演播室對接，包括跟轉播車的對接，也包括跟與互聯網的對接。相關接口設備具有傳輸保護性能好、接口豐富、傳輸帶寬大等特性。可與流媒體業務傳輸有機結合，并支持主流網絡傳輸協議（公網/專網）。能實現從設備網管到未來融媒體節目統一管理，統一調度。

OTN骨干網應用層，固定OTN主要承載了集團業務網、辦公網、視音頻IP化等業務，今后隨著業務的拓展，可對現有系統波道進行擴容，或新增節點，實現骨干網系統的平滑升級。移動OTN方面，已在8月底大型活動遠程制作直播中進行了應用，提供了傳輸保護功能，節省光纖資源，解決了大顆粒業務長距離傳輸?shù)膯?wèn)題。

在廣播音頻IP化傳輸應用中，如果僅傳輸廣播業務，其業務種類單一且顆粒度很小，業務帶寬比較小。因此，以投資性價比的角度來看，不適合采用OTN等傳輸系統來組網，建議采用輕量化設備，將5個點用交換機組成一個ERPS環網。廣播音頻傳輸采用AES67標準，AES67標準已被國家廣電總局采納為最新的行業標準，其具有的高質量無壓縮傳輸音頻信號、低延時、帶寬利用率高、標準以太網協議及全程音頻傳輸可監控監聽的特點非常適合作為廣播大廈至各發射臺廣播節目舊E1傳輸系統的替換。

在光纜傳輸實時監測應用中，OTN在當中這一層，下層的光纖資源如何管理好，也是為將來IP化提供更好的服務。通過OTDR和光切換開關的方式實現光纜的實時監測，現在監測到了96路的規模，所有的光纖可以實時報警，并能報到手機上去。

光纜傳輸實時監測應用還可解決一些痛點，以前光纖資源都是出事情了，影響業務了才知道，現在實現了監測光功率和衰減情況，在故障前就可以做到預警，有些直接影響業務的可以第一時間響應。

對光纜資源管理應用方面，自主開發光纜資源管理系統，完成了光纜建立、跳纖資源、光纜交割等管理。這樣使得對800多公里、60余個節點光纜信息的電子化、系統化，進而提高了光纜資源管理水平。

最后，楊升也做出了一些思考總結。

傳統的SDI架構與IP架構勢必在今后一段時間內共存，如何在控制成本的前提下實現平滑過渡是目前要考慮的問題；互聯網新媒體協議RTMP/UDP/SRT，由于不再走傳統SDI接口，要求我們快速提升對接能力并構建與其相匹配的網絡架構、人力、運營等配套；統一收集網管信息后，面向用戶的監看操作，集中的監控管理，提高了系統維護效率和用戶應用體驗度。

總之，按照SMG流媒體戰略要求，運用運營商的思維理念，轉變傳統服務模式，以全新適配IP的技術架構建設具有領先水平的傳輸樞紐，進而能為SMG戰略發展提供技術支撐。
