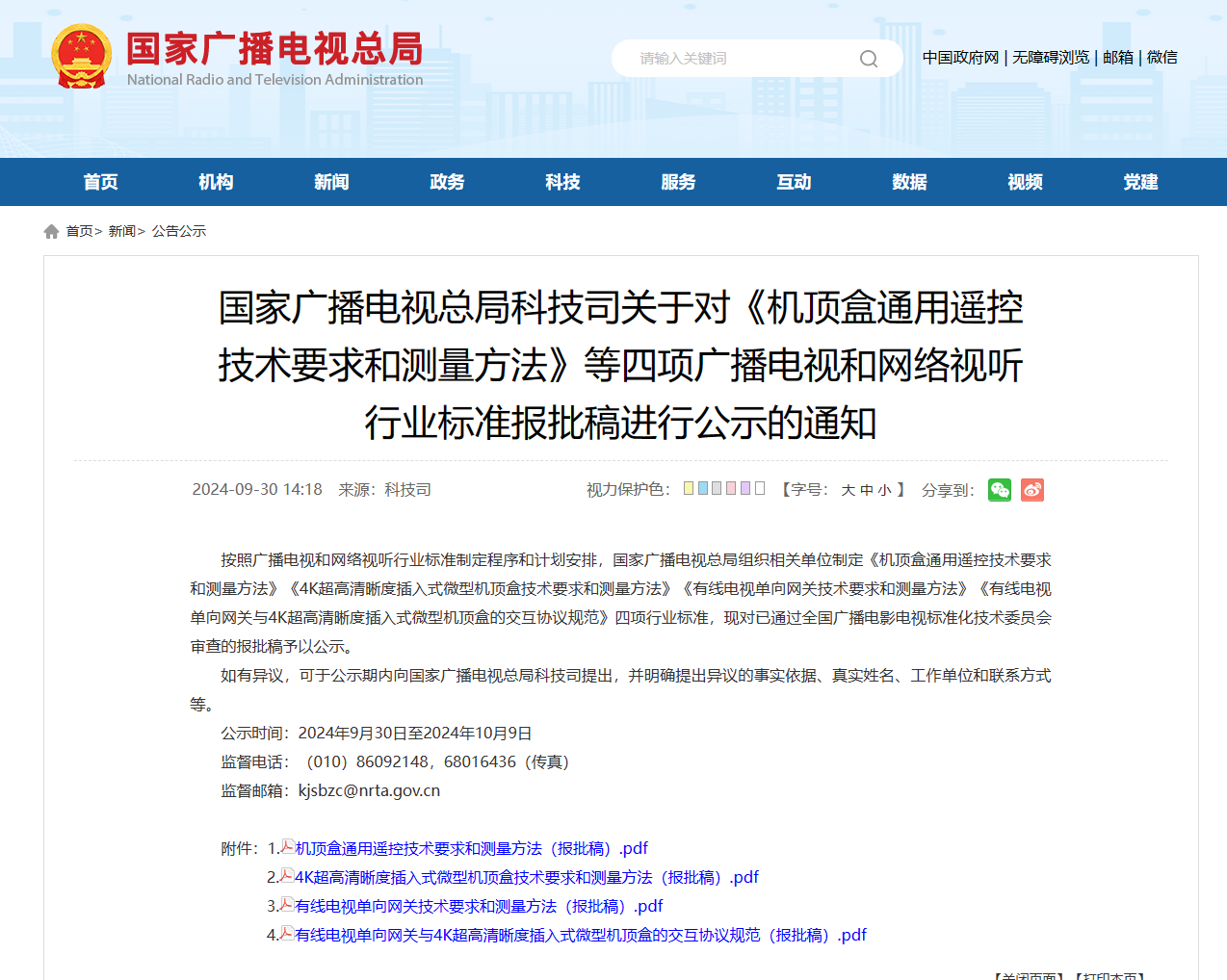

9月30日，國家廣播電視總局科技司公示了《機頂盒通用遙控技術要求和測量方法》《4K超高清晰度插入式微型機頂盒技術要求和測量方法》《有線電視單向網關技術要求和測量方法》《有線電視單向網關與4K超高清晰度插入式微型機頂盒的交互協議規范》四項行業標準報批稿。

眾所周知，今年的“雙治理”重點任務方面，便是要陸續推進微型機頂盒的研發及推廣，預期逐步實現機頂盒和電視機的一體化進程，以及進一步實現通用遙控器的推廣等。因此，此次國慶節前的四份專門技術標準很是值得了解。

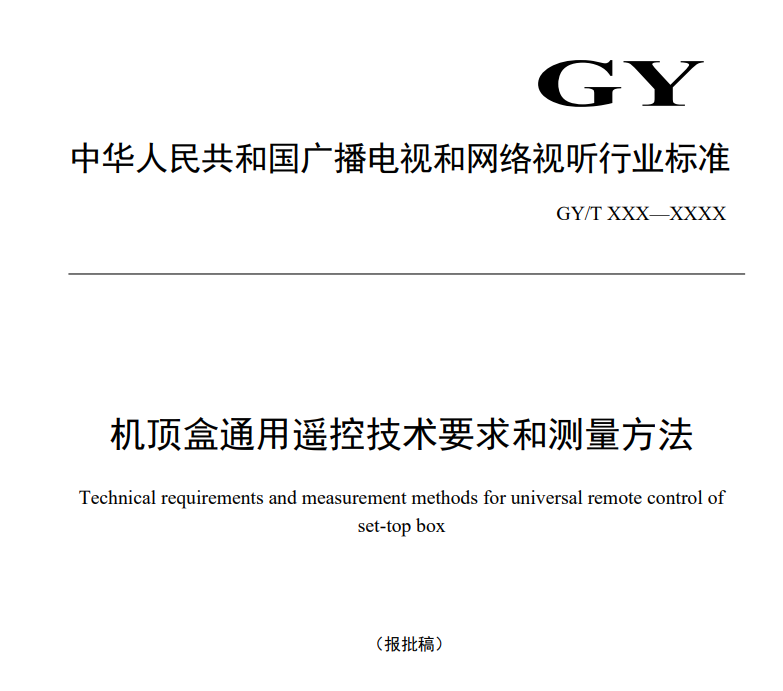

《機頂盒通用遙控技術要求和測量方法》

該文件規定了機頂盒配發的三模通用遙控器和機頂盒遙控方面的技術要求和測量方法，適用于機頂盒配發的三模通用遙控器和機頂盒的開發、生產、應用和測量。

三模通用遙控器，即采用紅外、藍牙和星閃無線技術，同時具備控制電視機和機頂盒能力的遙控器。通用遙控目標，可被三模通用遙控器控制的機頂盒和電視機。

按鍵功能方面，三模通用遙控器應支持電視機和機頂盒的同時控制。應支持“雙紅外”“雙星閃”“藍牙+星閃”“紅外+藍牙”“紅外+星閃”控制方式組合，可支持“雙藍牙”控制方式組合。

對機頂盒要求方面，機頂盒應至少支持基于紅外、藍牙、星閃的3種遙控方式之一。機頂盒開機方式有以下四種，其中插入式微型機頂盒應支持開機方式a)，宜至少支持 b)、c)、d)三種開機方式之一；其他機頂盒宜支持開機方式 a),應至少支持 b)、c)、d)三種開機方式之一。

a) 接入電源后開機。
b) 接收三模通用遙控器發送的紅外指令開機。
c) 機頂盒待機時具備建立藍牙或星閃連接能力，三模通用遙控器回連后，機頂盒接收三模通用遙控器發送的藍牙或星閃指令開機。
d) 機頂盒待機時不具備建立藍牙或星閃連接能力，接收三模通用遙控器發送的喚醒廣播，建立連接后開機。

《4K超高清晰度插入式微型機頂盒技術要求和測量方法》

該文件規定了4K超高清晰度插入式微型機頂盒的技術要求和測量方法，適用于IP化使用場景下4K超高清晰度插入式微型機頂盒的設計、生產和測量。

機頂盒的體積應不超過75cm（立方），高度宜不超過17mm，重量宜不超過80g，應保證HDMI接口安裝穩定性。直插式機頂盒的長度宜不超過100mm，寬度宜不超過40mm，HDMI插頭的位置宜符合圖1的規定。非直插式機頂盒底面積宜不超過50cm2，其中方形機頂盒長寬宜不超過70mm，圓形機頂盒直徑宜不超過75mm。（注：直插式機頂盒指HDMI插頭直接裝配在主體電路板上的插入式微型機頂盒。）

主芯片應采用四核及以上CPU，主頻應不小于1.5GHz，或處理能力達到13000DMIPS及以上。應支持國密算法（SM2算法、SM3算法、SM4算法）和通用國際算法（AES算法、RSA算法、SHA算法），宜支持基于國密的硬件級別DRM，宜支持DCAS。RAM容量應不小于2G Byte，規格應為DDR4或LPDDR4及以上。

網絡接口應支持有線輸入或無線輸入，開機應默認啟用IPv6。有線輸入應具備1個以太網RJ45接口，或應具備USB轉RJ45接口的轉換器，提供以太網接入能力，傳輸速率應不低于100Mbps。無線輸入應具備Wi-Fi模塊，應支持以客戶端模式接入無線AP，應支持2.4GHz和5GHz無線數據傳輸，2.4GHz模式下傳輸速率應不低于85Mbps，5GHz模式下傳輸速率應不低于350Mbps。

應至少具備1個 USB接口，應支持USB2.0或以上版本協議，并滿足機頂盒工作要求。當與有線電視單向網關對接時，應支持通過USB接口從有線電視單向網關接收直播節目。應具備1個HDMI Type-A接口，應支持HDMI2.0或以上版本協議。應能響應通過HDMI接口向機頂盒發出的開關機指令。

應具備藍牙或星閃模塊，藍牙模塊應支持Bluetooth5.0或以上版本協議，星閃模塊應支持星閃1.0或以上版本協議。支持星閃時，應同時兼容藍牙Bluetooth5.0或以上版本協議。

應具備收視高清晰度和4K超高清晰度數字電視節目的能力。應支持通過以太網RJ45接口或USB接口接收直播節目。應具備在線升級操作系統軟件和應用軟件的能力，支持前端下發的升級策略管理功能?？芍С直镜厣壊僮飨到y(tǒng)軟件。應支持通過語音遙控器進行語音交互。

應具備觸發并接收應急廣播消息的能力。機頂盒本身產生的同一節目音頻和視頻時間差應為20ms～-60ms。

開機時間方面，從加電到出現第一個開機畫面的時間應不超過5s，從加電到出現直播畫面和聲音的時間應不超過35s。

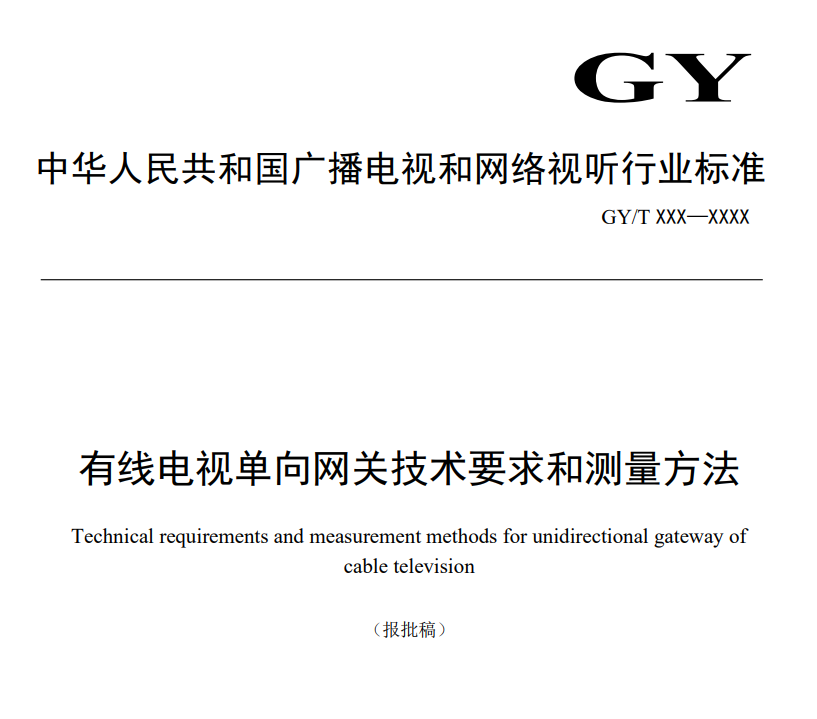

《有線電視單向網關技術要求和測量方法》

該本文件規定了有線電視單向網關的技術要求和測量方法，適用于有線電視單向網關的設計、生產和測量。

根據說明，有線電視單向網關是一種將符合 GY/T 170—2001 規定的有線數字電視廣播信號轉換為IP信號進行傳輸?shù)挠芯€電視網絡末端設備，基本功能包括設備發現、有線數字電視廣播信號處理、數據封裝與分發、升級、設備管理、TS再加密等。網關分為內嵌式和外置式兩種設備形態。

有線數字電視廣播信號處理功能方面，應支持對碼率不低于38Mbps的碼流進行解調、解復用。當網關具備智能卡接口或主芯片具備高級安全芯片能力時，應支持對加擾流的解擾功能。

應支持IPv4和IPv6，默認開啟IPv6功能。應支持靜態配置和動態獲取IP地址。

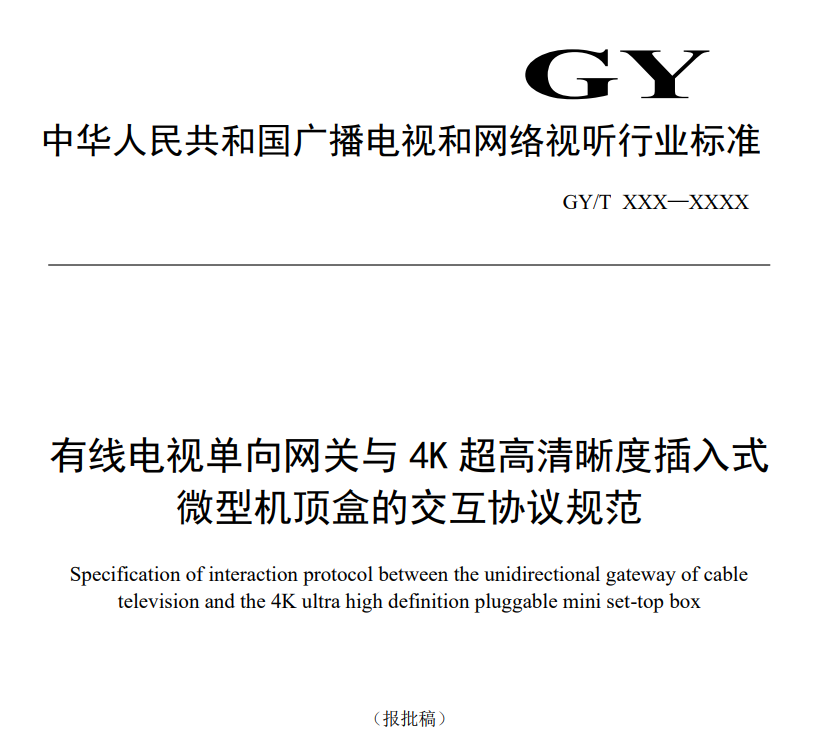

《有線電視單向網關與4K超高清晰度插入式微型機頂盒的交互協議規范》

該文件規定了有線電視單向網關與4K超高清晰度插入式微型機頂盒應用軟件之間的交互協議，適用于有線電視單向網關及其連接的客戶端的應用軟件的開發、聯調與測試。

通則中指出，在采用HFC網絡以數字電視廣播方式傳輸直播業務的有線電視網絡中，插入式微型機頂盒和有線電視單向網關配合使用，可以替代傳統機頂盒，接收以廣播方式傳輸?shù)挠芯€電視直播節目。

網關接收以數字電視廣播方式傳輸?shù)挠芯€電視節目，將這些節目以IP方式傳送給機頂盒。機頂盒接收來自網關以IP方式傳輸?shù)墓?jié)目內容，進行解碼播放。

在功能上，網關實現對廣播信號的接收、解調、解復用和解擾（可選）功能，機頂盒實現有線電視PSI/SI的解析及頻道節目信息的顯示與處理，并實現節目信號的解碼與顯示等功能。機頂盒與網關配合實現CA。

機頂盒與網關的物理接口包括以太網接口和USB接口兩種，應至少支持其中一種。物理接口決定了網關和機頂盒之間的設備發現機制，同時決定了協議和數據報文的傳輸格式。網關和機頂盒之間的USB口應采用USB2.0協議中規定的High-speed模式或USB2.0以上協議。

該文件指出，機頂盒與網關之間通過協議交互，實現的功能主要包括設備發現、節目搜索、清流節目播放、加擾節目播放、網關設備管理、網關信息查詢、事件信息發送和安全機制八類。

1）設備發現指在同一局域網內機頂盒與網關之間建立連接的過程。機頂盒和網關都應支持設備發現功能。設備發現協議取決于兩者之間的物理接口。

2）節目搜索功能指通過頻道節目的搜索，獲取完整的頻道列表數據。節目搜索為可選功能。在進行節目搜索時，機頂盒調用網關提供的服務接口，實現資源申請、頻點鎖定、PSI/SI表數據過濾的PID設置。網關根據機頂盒設置的PID過濾出PSI/SI表數據并發送給機頂盒，機頂盒接收并解析后生成頻道列表數據。機頂盒通過節目搜索獲取頻道列表數據并進行保存，為后續的直播頻道播放做好準備。

3）機頂盒通過與網關交互實現清流頻道節目的播放。機頂盒通過讀取節目搜索保存的頻道列表數據獲得相應的頻道節目信息，之后調用網關提供的服務接口，實現資源申請、頻點的鎖頻、音視頻數據過濾的PID設置。網關根據機頂盒設置的PID過濾出清流頻道節目的音視頻TS數據并發送給機頂盒進行播放。

4）機頂盒通過與網關交互實現加擾頻道節目的播放，兩者之間的交互流程取決于CA實現方式。

5）機頂盒與網關交互實現對網關的管理和控制。網關應對外提供可管理配置的能力，具體功能包括系統重啟、恢復出廠設置、網關升級、加載CA程序、啟用/停用無卡CA以及與安全通信模式有關的參數設置等。

6）機頂盒與網關交互實現對網關進行信息查詢。網關應對外提供信息查詢能力，包括網關的IP地址和MAC地址、設備簡要信息（如設備ID等）、資源信息（如調諧器數量等）、CA相關信息、故障信息以及安全通信模式相關信息等。機頂盒基于查詢到的網關信息，確定對調用網關接口時的請求參數以及是否采用安全通信模式。

7）網關設備對外主動發送消息，用于向機頂盒報告網關的狀態信息，包括鎖頻狀態、智能卡狀態、故障信息和系統升級等信息。

8）安全功能分為用于控制終端接入的設備認證功能、用于接口訪問的安全通信模式和用于視頻流數據傳輸安全的TS再加密功能，均為必選功能。機頂盒為安全功能的發起方。
