本文以河南廣播電視臺融合媒體項目建設為例，對云平臺進行安全等保定級，安全邊界的界定，提出混合云+文件多分布的建設思路。通過虛擬化非編和云非編對素材訪問方式的不同構建符合非編工具的安全體系，構建符合云服務對外提供Web訪問的安全模式，以及文件安全傳輸和多分布的方式。通過虛擬化安全、網絡安全、主機安全、應用安全、數據安全和媒體存儲安全等設計，構建適合融合媒體應用的云平臺安全體系。
混合云，安全域，安全等保，高安全區，文件安全傳輸?

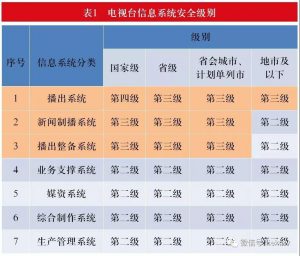

在全臺網1.0時期，《廣播電視相關信息系統安全等級保護定級指南》規定了各級電視臺信息系統的安全級別，如表1所示。
融合媒體時期電視臺網絡與互聯網連接更緊密，因此安全比之前更重要、更復雜，這樣在遵循現有等保要求的同時，我們還要滿足融合媒體業務發展的需要。針對這種情況，河南臺在融合媒體云平臺建設時，提出了混合云+素材多分布的總體設計思路。在這樣的思路下我們考慮整個融合媒體云平臺的安全。
1? 融合媒體云平臺的安全
1.1混合云?
混合云是臺內業務趨于安全的考慮必須建在私有云上，同時還希望使用公有云的資源和服務，因此就出現了混合云的模式。

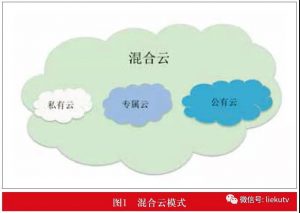

從圖1可以看出私有云、專屬云和公有云組成混合云，公有云是最終的目標。電視臺的融合媒體云平臺依據業務特點和安全要求進行劃分，每個區域都按照IaaS、PaaS、SaaS三層云架構建設，同時在安全域內部署相應業務系統、能力服務和多種編輯工具。
有了混合云的定位，我們就要考慮融合媒體云平臺整體建設，同時根據業務考慮安全設計。
1.2安全域的劃分?
在混合云模式下建設融合媒體云平臺，依然要根據總局的等保要求進行建設，根據業務類型和安全要求進行安全域的劃分，我們要充分考慮業務未來發展的情況，將新媒體業務系統盡量部署在公有云或?qū)僭粕希渲袑僭粕系臉I(yè)務系統為二級等保系統，將傳統的電視生產系統部署在私有云上，根據私有云上建設的業務系統進行等保定級，同時私有云還要與現有的臺內制播網絡進行交互，所以要對融合媒體云平進行安全邊界的劃分：
1. 互聯網與專屬云之間應有個安全邊界，主要保護專屬云的安全；
2. 專屬云與私有云之間應有個安全邊界，主要保護私有云的安全；
3. 私有云與播出系統之間有個安全邊界，主要保護播出系統的安全。
1.3邊界安全?
要保護融合媒體云平臺的安全，網絡安全邊界是第一道防線。邊界安全的防護，一般都在邊界安裝部署相關的安全設備，對外部的訪問進行過濾和控制，對內部向外傳輸?shù)臄?shù)據信息進行安全檢查。
網絡邊界除了上述內容還有文件安全傳輸設備，也就是通過廣電行業專有設備傳輸視音圖文素材，傳輸設備可以對素材進行殺毒、白名單過濾、文件深度檢測和文件完整性校驗，保證從低安全等級向高安全等級傳輸?shù)陌踩?/p>
1.4云平臺安全?
云平臺主要部署了虛擬化資源池、服務平臺、應用軟件，都基于虛擬化技術實現，因此其安全防護應考慮虛擬化安全、網絡安全、主機安全、應用安全、數據安全等內容。
1. 虛擬化安全
主要涉及虛擬化組件及其管理的安全，包括了物理設備、虛擬化計算、虛擬化網絡、虛擬存儲和安全管理的安全。
2. 網絡安全?
網絡安全主要涉及、網絡訪問控制、網絡入侵防范、惡意代碼防范、安全審計等內容。
3. 主機安全?
通過部署殺毒系統，并在各虛擬終端上安裝輕代理客戶端，實現對虛擬化環境的防病毒管理。
4. 應用安全?
云平臺一般都采用Web的方式來對外提供各類服務。WAF通過深入分析和解析HTTP的有效性、提供安全模型只允許已知流量通過、應用層規則、基于會話的保護，可檢測應用程序異常情況和敏感數據是否被竊取，并阻斷攻擊或隱藏敏感數據，保護云計算平臺的Web服務器，確保云平臺Web應用和服務免受侵害。
5. 數據安全?
對于數據安全，需要涉及數據的產生、傳輸、存儲、使用、遷移、銷毀以及備份和恢復的全生命周期，并在數據的不同生周期階段采用數據分類分級、標識、加密、審計、擦除等手段。
1.5媒體存儲安全
媒體存儲本身安全的高可用和高安全性，對整個融合媒體云平臺的穩定運行相當重要，同時存儲還要有數據保護機制和訪問控制機制，通過這些手段保護數據的安全。
1.6文件傳輸安全?
融合媒體下與互聯網和移動設備交互將非常緊密，這樣對文件安全傳輸設備需求更迫切，同時在功能和系統交互上要更方便快捷，所以我們對文件安全傳輸設備要求如下：
1. 可以直接將匯聚和通聯來的素材通過文件安全傳輸系統自動的擺渡到私有云的相關系統下；
2. 可以將互聯網和辦公網的視音圖文素材通過文件安全傳輸系統自動殺毒、深度檢測等擺渡到私有云的相關系統下，提高系統安全性和生產效率。同樣從私有云相關系統出到專屬云的素材也通過文件安全傳輸系統擺渡出來，以便在新媒體、兩微一端和手機APP等平臺進行發布。
1.7非編訪問安全
1. 云非編?
在云時代要滿足編輯在辦公網或互聯網環境下使用，通過映射和掛載共享存儲的方式，無法解決存儲訪問安全和網絡鏈路安全問題，必須選擇適應云平臺安全訪問的云非編工具。
2. GPU虛擬化非編?
根據編輯的需要，云平臺需要提供不同種編輯工具，這些編輯工具同樣需要讓編輯可以在辦公網或互聯網端使用，即在專屬云中或辦公網上可以安全訪問私有云GPU虛擬化非編。
2??融合媒體云平臺安全設計
2.1混合云總體框架

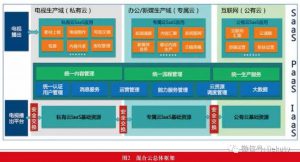

項目目標確定以混合云模式進行融合媒體云平臺建設，圖2為混合云的總體框架。
從圖2可以看出混合云由私有云、專屬云和公有云組成，同時根據安全域的劃分有三個安全邊界：
1. 公有云與專屬云，專屬云為二級等保；
2. 專屬云與私有云，私有云為二級等保；
3. 私有云與播出系統，播出系統是三級等保。
專屬云主要負責：電視臺新媒體業務，主要是與互聯網進行對接，然后將互聯網的內容進行整理最終將有價值的內容通過高安全區傳輸?shù)剿接性啤?/p>
私有云主要負責：電視臺傳統生產工作包括：電視文稿、上載、制作、包裝、共享等，同時還為專屬云提供相應的內容，供專屬云多渠道發布。
公有云主要負責：互聯網匯聚、粉絲互動、新媒體運營等適合公有云的業務。
通過統一的PaaS對私有云、專屬云和公有云的資源進行統一的調度和管理，從而打造電視臺自己的混合云體系。
為了網絡安全私有云、專屬云和公有云使用獨立的IaaS資源，任何一套出現問題都不會影響其它云的運行，當專屬云受到攻擊時私有云不受到影響，這樣專屬云還起到了“堡壘機”的作用。
2.2云平臺總體設計?

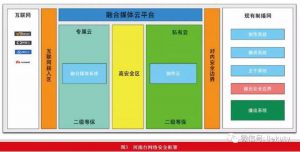

根據河南臺融合媒體云平臺業務需求的考慮，設計出符合河南臺自身特點的網絡安全框架，如圖3。
依據廣電總局的等保要求，省級臺的播出和新聞是三級等保，其它的生產系統都為二級等保，這樣融合媒體云平臺上的系統按照二級等保進行設計。
2.3云平臺網絡拓?fù)?

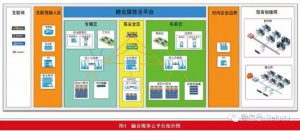

根據系統建設的需求，以及安全域劃分、等保要求，制定出融合媒體云平臺的拓?fù)鋱D（圖4）。
從圖4看整個網絡分互聯網、互聯網接入?yún)^(qū)、融合媒體云平臺、對內安全邊界、現有制播網，其中融合媒體由專屬云、高安全區和私有云構成。
1. 互聯網接入?yún)^(qū)（即是對外安全邊界）與專屬云為一個安全域，也就是說互聯網接入?yún)^(qū)保護的是專屬云的安全，這個域主要的工作是與互聯網進行互聯互通,也是對外安全邊界；
2. 高安全區與私有云為一個安全域，即高安全區是專屬云與私有云的安全邊界，在高安全區內有協議網關、安全網關、DMZ區和文件安全傳輸?shù)仍O(shè)備進行安全防護；
3. 私有云為二級等保系統而播出網為三級等保系統，私有云與播出系統之間通過防火墻和入侵防御設備進行防護。
2.4邊界安全設計
在云平臺總體設計上我們?cè)O(shè)計了兩個安全邊界，即對外的安全邊界和對內的安全邊界，但基于對現有制播網安全的考慮，以及后續項目上云的規劃，我們?cè)趯僭坪退接性崎g設計了一個高安全區。
?1. 互聯網接入?yún)^(qū)設計（對外安全邊界設計）?
我們?cè)诨ヂ?lián)網邊界采用雙出口，選擇兩個運營商保證鏈路的冗余，兩臺路由器設備，兩臺鏈路負載均衡設備，用于鏈路之間進行負載均衡。出口部署兩臺防火墻，配置網絡地址轉換（NAT）功能。部署兩臺入侵防御設備防護外來的攻擊。部署兩臺上網行為管理，用于對用戶的上網行為進行審計和流量控制。所有安全設備采用主備模式部署，通過心跳線實時同步會話信息，保證網絡鏈路切換時業務不中斷。
2. 高安全區設計?
主要考慮私有云還要與制播網進行節目送播和素材共享，為了保障現有制播網的安全，同時私有云是二級等保安全，所以私有云需要有安全邊界，即高安全區。我們?cè)谌诤厦襟w云平臺上使用了H3C SecPath M9006一體化安全網關設備，他集訪問控制、入侵防御、惡意代碼防范功能，根據業務訪問需求對安全網關統一配置即可實現防護作用。在安全數據交換上我們根據不同需求，采用不用的安全設備如：協議網關和文件安全傳輸設備，設備按主備或集群的部署方式保證高可用性。
3. 對內安全邊界?
對內安全邊界在融合媒體云平臺項目之前就已經建成，在這不進行描述。
2.5云平臺安全設計
云平臺是這次融合媒體云平臺建設的核心，包括虛擬化安全、網絡安全、主機安全、應用安全、數據安全設計。
?1. 虛擬化安全設計?
虛擬化安全包括了物理設備、虛擬化計算、虛擬化網絡、虛擬存儲及安全管理。

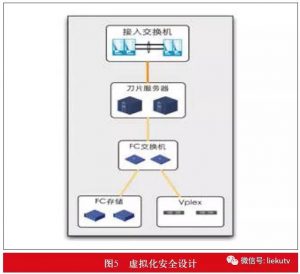

從物理設備安全有計算設備、網絡設備、存儲設備都按冗余進行設計，不管哪類物理設備出現一臺故障都不會影響整個虛擬化平臺的使用。如圖5。
在項目中我們使用兩臺SAN存儲、兩臺Vplex、兩臺SAN交換機，這樣三類設備組成虛擬化存儲資源。所有的虛擬化操作系統都通過Vplex存儲到兩套存儲中，這樣兩套存儲為鏡像設備，即使一個SAN存儲設備有故障另一臺同樣能提供服務。
2. 網絡安全設計?

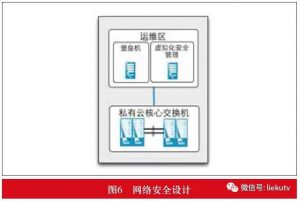

網絡安全主要從入侵防御、惡意代碼防范和安全審計著手，具體設計如圖6。
在云平臺中的運維區我們部署網神SecFox堡壘機和360虛擬化安全管理系統，運維人員通過堡壘機對所有設備進行訪問，其中有對計算、存儲、交換機等操作日志，以及通過堡壘機對虛擬化安全管理系統進行訪問，同樣將各種日志記錄，從而審計系統進行事故原因查詢、定位，為事故發生前的預測、報警以及事故發生之后的實時處理提供詳細、可靠的依據和支持，以備有違反系統安全規則的事件發生后能夠有效的追查事件發生的地點和過程以及責任人。
3. 主機安全設計?
在虛擬終端上安裝輕代理客戶端，從管理端通過安全策略下發到虛擬主機上，實現對虛擬化環境的防病毒管理。我們?cè)谶@個項目中使用360虛擬化安全管理系統實現。
?4. 應用安全設計?
應用安全分為內網和外網兩種，因私有云對外提供的都是Web形式的訪問，所以在私有云的安全邊界上進行Web防護，這個功能由安全網關實現。而在外的Web訪問，我們?cè)诨ヂ?lián)網接入?yún)^(qū)域?qū)僭撇渴餡eb防火墻實現，從而保證Web訪問安全，以及防護網頁防篡改。
2.6媒體存儲安全?
在本項目中我們使用EMC的Islion集群NAS存儲，使用4臺X410分布式存儲節點，每個節點由后端網絡和前端網絡組成，每個節點后端網絡通過IB卡與兩臺IB交換機連接保證冗余性，主要負責節點間數據交換；前端網絡通過萬兆網卡與兩臺萬兆交換機連接保證冗余性，主要負責與訪問主機進行數據交換。
Islion數據保護是通過節點冗余實現，也就N+M的模式，N是數據位，M是校驗位。在此次我們使用4個節點，也就是3+1的模式，當一個節點故障存儲同樣正常使用，然后根據其它節點上的數據進行恢復。
任何分布式存儲都有元數據文件，對于Islion元數據文件存儲在每個節點上，同時進行數據的同步保證原數據一致，當任一節點故障都會從其它節點進行讀取，保證對外服務正常。
2.7 終端安全設計
網絡邊界安全和云平臺安全設計都完成了，只剩終端安全的設計，我們?cè)趯僭剖褂?60終端安全管理系統和網絡安全準入系統，這樣將輕量級的天擎客戶端軟件安裝在PC終端上，通過管理中心統一配置進行。
3? 融合媒體云平臺安全應用
融合媒體云臺在建設初就考慮到了應用的創新和安全訪問的問題，主要從體在以下幾方面：應用服務安全，文件傳輸安全、文件多分布、非編工具安全外延和云非編安全訪問。
3.1應用服務安全?
融合媒體云的模式下所有的PaaS服務和SaaS服務都部署在統一的IaaS上，通過虛擬化安全的特性保證每臺虛擬機的安全運行。在虛擬化的模式下對外服務主要用B/S訪問方式，這樣就要求我們的應用服務都是B/S架構。
出口安全網關是整個私有云的唯一出口，它將核心服務如PaaS服務、數據庫服務、檢索服務、調度服務、消息服務、緩存服務和應用服務都保護在私有云內部。專屬云和辦公網訪問應用服務，應用服務再訪問數據庫，同時在根據軟件訪問的需求在安全網關上進行安全策略配置，防御通過應用層非法的入侵。
3.2文件傳輸安全

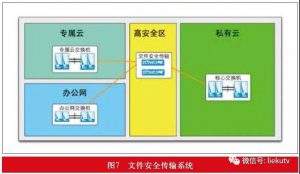

在本項目中文件安全傳輸系統主要完成文件素材的安全入出系統，在辦公網通過B/S界面上傳到目標系統，同時在相關系統進行素材的登記，在融合媒體系統通過流程驅動傳入目標系統，并進行素材的登記。同樣從私有云的目標系統可以出到融合媒體系統和辦公網，供系統和用戶下載使用。
文件安全傳輸系統外部與辦公網和融合媒體系統進行通過交換機進行連接，內部與私有云的制作系統進行連接，同時部署兩套文件安全傳輸系統保證高可用、冗余和負載均衡。文件安全傳輸系統支持AD域用戶的導入、支持文件白名單過濾、支持文件深度檢測、支持文件MD5碼校驗、支持大小文件快速的傳入傳出，支持與第三方系統進行對接，從而實現系統級文件安全交互。
3.3文件多分布訪問?
在融合媒體云的建設下我們需要考慮在混合云下如何進行素材的統一管理，但同時根據播出、發布渠道對視頻文件碼率進行要求，也就是說在私有云中的制作系統使用100Mb素材，在專屬云中的新媒體中使用8Mb、2Mb或者更低的碼率，但對于一個素材它可能分布在私有云和專屬云都有，只不過是不同的碼率，這樣不管在私有云還是專屬云都能進行檢索。還有根據素材的分布使用不同的編輯工具進行編輯，如在專屬云可以進行B/S編輯，然后快速的退給新媒體進行發布，或給微博和微信進行分享，而在私有云內使用非編進行電視節目精編給電視播出，這樣就可以對同一內容在不同播出渠道進行播出，實現了內容協同報道。

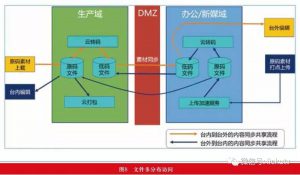

從圖8可以看到兩個工作流：
1. 臺內私有云源碼素材上載進入集中存儲，經過轉碼服務產生低碼率素材，通過DMZ區同步服務同步到專屬云的融合媒體系統，供融合媒體系統編輯和發布使用，以及供臺外通過互聯訪問的用戶進行編輯和發布；
2. 臺外源碼上載到專屬云的融合媒體系統存儲中，經過轉碼服務生成低碼率素材，然后將源碼通過同步服務同步到私有云的生產系統存儲中，供臺內的編輯使用。
3.4非編工具安全外延?
編輯希望在辦公網或互聯網進行編輯，基于這個需求，以及我們對安全的考慮，最終通過GPU虛擬化的方式解決非編工具安全外延方式。
虛擬化非編在私有云的虛機上，在專屬云編輯工作區通過Citrix的協議網關訪問虛擬化非編，通過這個協議網關將虛擬工作站的屏幕信息、鍵盤和鼠標信息傳輸?shù)綄僭频碾娔X上，專屬云電腦只能通過IE界面操作私有云內的虛擬化非編，不能進行其它工作如傳輸文件、插USB外設等存在安全隱患的操作，從而實現了非編工具的靈活選擇，編輯也不再局限于一種編輯工具，充分體現了虛擬化非編的優勢。
3.5云非編安全訪問?
在項目建設之初我們就想選擇一款適合互聯網環境下使用的非編，同時融合媒體系統也需要這樣的工具。
通過調研我們選擇了新奧特的天鷹云非編，天鷹云非編是一款適合在互聯網下使用的非編，其工作原理如圖9。
從圖9我們可以看出天鷹云非編有兩條路徑訪問路徑，一條是元數據服務器進行用戶登錄，任務的創建、打開和修改等操作。另一條是天鷹云非編進行素材訪問的路徑，通過智能流引擎從云存儲（支持公有云對象存儲和私有云存儲）中讀取素材，同時將讀取的素材實時進行H.264流推送，這樣就可以實現隨時隨地的創作。
云非編是同過智能流引擎服務器訪問專屬云存儲中的低碼率素材文件，互聯網編輯會根據帶寬自適應播放的畫幅，使得用戶能夠得到流暢的編輯體驗，同時云非編支持本地素材與云端素材的混合編輯，最終將打點素材傳到云端而不是整段素材，提高了傳輸?shù)男省?/p>
本文詳細介紹了河南臺在融合媒體云平臺從安全設計到應用安全的實踐過程。首先根據業務的發展確定了混合云的構架，根據混合云構架進行邊界安全、云平臺安全和終端安全的設計，以及適配這些安全設計我們?cè)跇I(yè)務上的實踐如：應用服務安全、文件傳輸安全、文件多分布訪問安全、非編工具安全外延和云非編安全訪問等逐一進行了闡述。
希望通過河南臺的融合媒體云平臺建設經驗可以對廣電行業融合媒體平臺的建設有所借鑒和指導意義。
